- O termopar J é um sensor de temperatura feito de ferro e constantan, indicado para medições de aproximadamente -40 °C a 750 °C.
- É muito usado em estufas, injetoras e extrusoras por combinar boa sensibilidade e custo acessível.
- Para funcionar bem, precisa estar alinhado ao sistema de aquecimento, com resistências elétricas dimensionadas para o processo.
Resumo preparado pela redação.
Quem trabalha com aquecimento industrial sabe que controlar a temperatura com precisão faz diferença na qualidade do produto, na produtividade da linha e no consumo de energia.
É nesse ponto que o termopar J costuma entrar na conversa. Ele é um dos sensores mais lembrados por equipes de manutenção, engenharia e processo quando o assunto é medir calor.
Neste artigo, você vai entender o que ele é, como funciona, quais limites precisa respeitar e em quais aplicações realmente vale a pena utilizá-lo.
O que é o termopar J e como ele funciona?

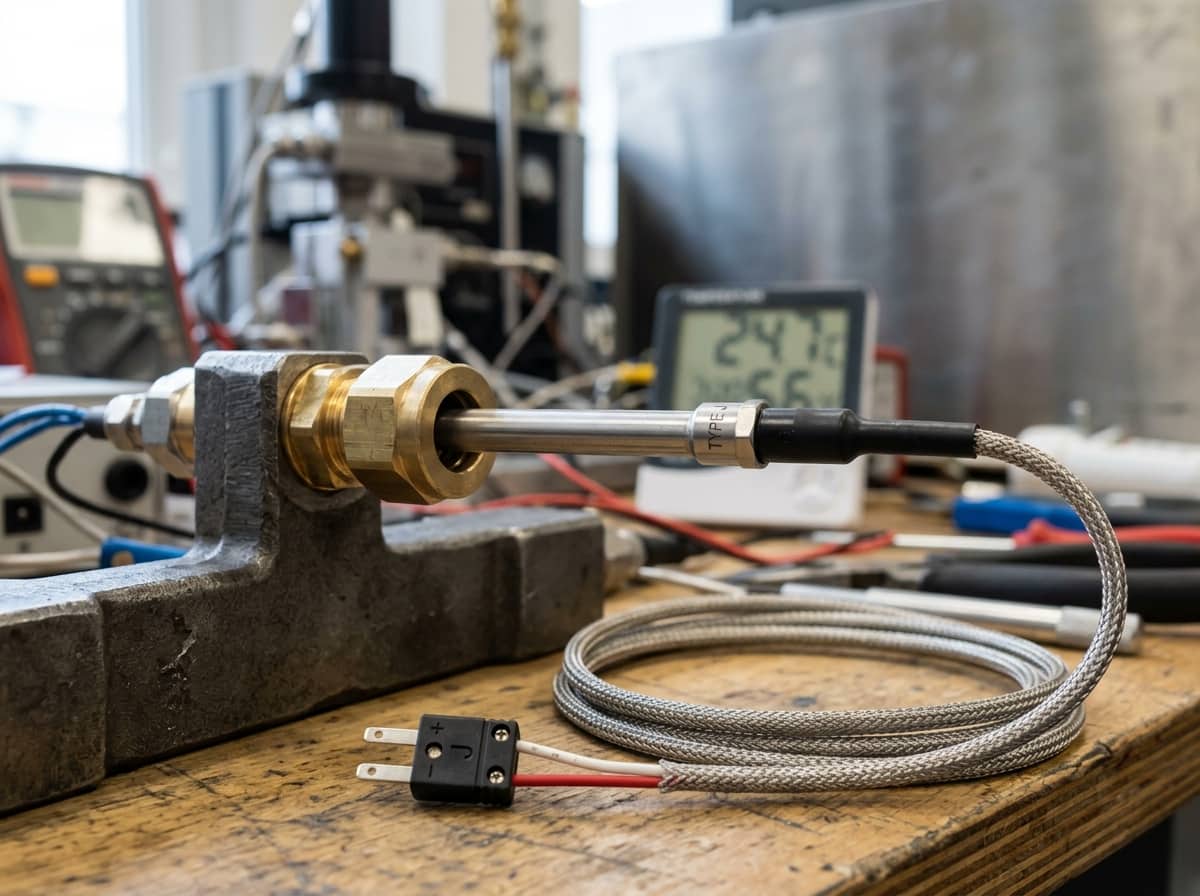

O termopar J é um sensor de temperatura formado por dois metais diferentes, unidos em uma das pontas. Um dos condutores é de ferro e o outro é de constantan, uma liga de cobre e níquel.
Quando essa junção é aquecida, surge uma pequena tensão elétrica entre os dois fios. Essa tensão, medida em milivolts, aumenta de forma previsível conforme a temperatura sobe.
Um controlador ou indicador lê esse sinal e o converte em graus Celsius. Com essa informação, o sistema liga ou desliga o aquecimento para manter o processo dentro da faixa desejada.
Faixa de temperatura e características do termopar J
A faixa de trabalho mais comum do termopar J vai de cerca de -40 °C a 750 °C, conforme a norma de referência. Os limites práticos mudam de acordo com o diâmetro dos fios e o fabricante.
Sua sensibilidade é alta, na casa de 50 microvolts por grau. Na prática, isso facilita a leitura em processos que exigem resposta rápida a pequenas variações de temperatura.
Como o ferro é um material magnético, o condutor positivo atrai um ímã. Esse detalhe ajuda a identificar o polo correto na hora da instalação e evita erros de ligação.
Vantagens do termopar J no aquecimento industrial
A principal vantagem do termopar J é o custo. Em comparação com outros tipos de termopar, ele costuma ser mais acessível, o que pesa bastante em instalações com muitos pontos de medição.
Ele também tem bom desempenho em atmosferas redutoras e em vácuo, condições presentes em alguns fornos e processos de tratamento térmico que exigem controle estável.
Outro ponto positivo é a facilidade de encontrar o componente no mercado. Há versões com haste, mola, baioneta e rosca, o que atende diferentes formas de montagem em máquinas e equipamentos.
Limitações e cuidados com o termopar J
O ferro oxida com facilidade. Acima de 540 °C, em ambientes com oxigênio, o desgaste do fio é mais rápido e a vida útil do sensor diminui de forma perceptível.
Em temperaturas negativas, a umidade condensada pode provocar ferrugem no condutor. Por isso, o termopar J não é a melhor escolha para ambientes frios, úmidos ou com muita variação térmica.
Para operar acima de 750 °C, o termopar tipo K costuma ser a alternativa mais indicada. Em qualquer caso, a decisão deve partir da temperatura real do processo e do ambiente de trabalho.
Onde o termopar J é mais utilizado?
Na indústria de plásticos, o termopar J está presente em injetoras e extrusoras, onde monitora a temperatura de cilindros, bicos e canais quentes com a rapidez que o processo exige.
Ele também aparece em estufas, fornos de secagem, prensas aquecidas e máquinas de embalagem que usam selagem a quente, sempre que a faixa de temperatura é moderada e o ambiente é seco.
Em todas essas aplicações, o sensor trabalha junto de resistências elétricas, como cartuchos, coleiras e resistências tubulares. Elas geram o calor, e o termopar informa quando ajustar a potência.
Soares Resistências Elétricas: aquecimento industrial sob medida
A Soares Resistências Elétricas é especialista em soluções de aquecimento industrial. A empresa oferece resistências elétricas de alta performance e sob medida, desenvolvidas conforme a necessidade de cada aplicação.
Um bom controle de temperatura depende da combinação certa entre sensor e resistência. Potência, formato e material precisam estar alinhados ao equipamento, ao tipo de processo e ao ritmo de produção.
